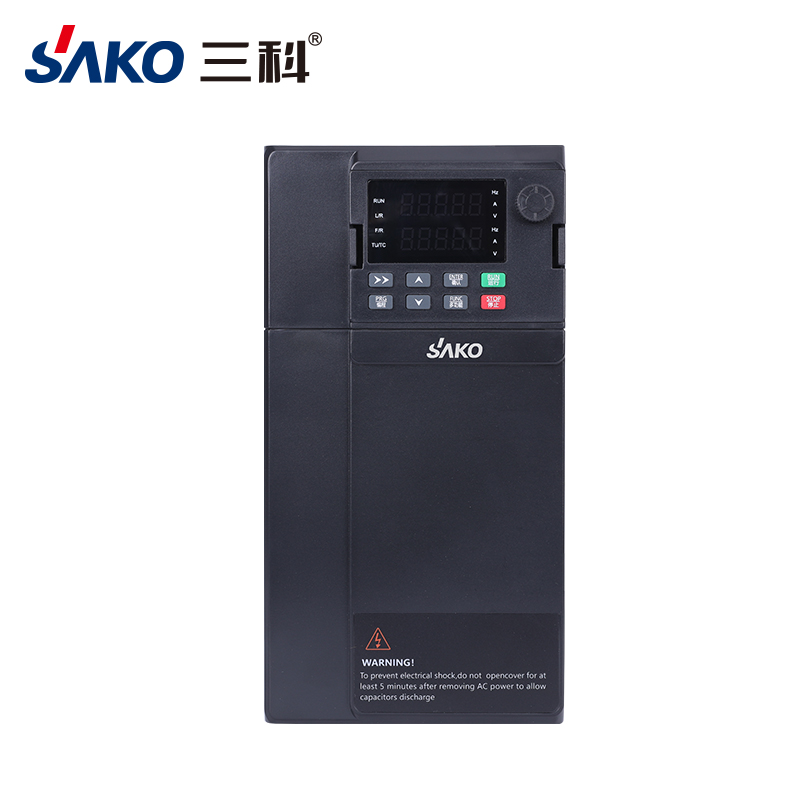

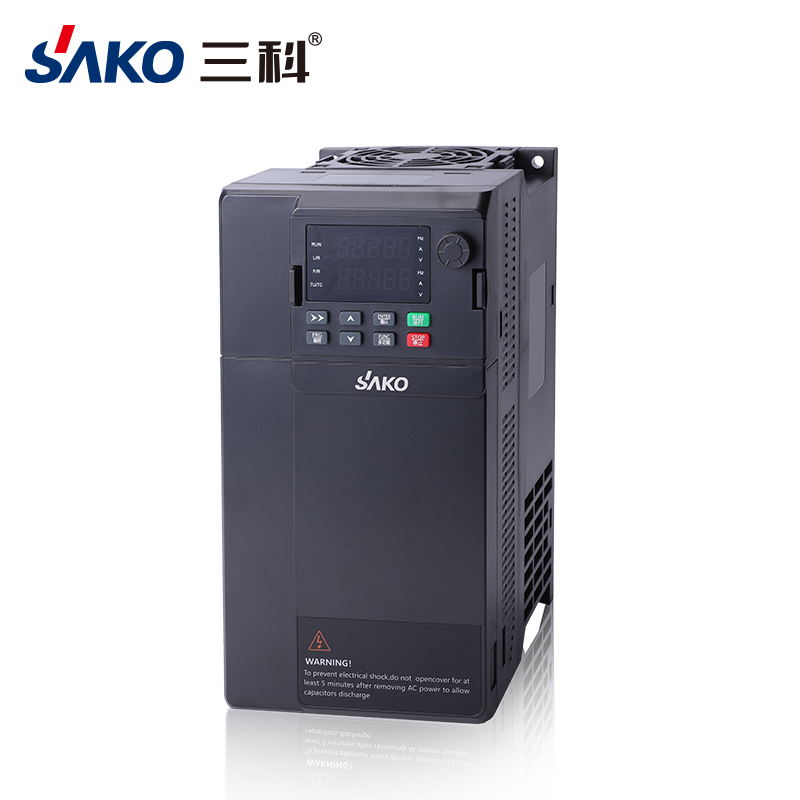

SK90E系列永磁同步变频器

SK90E series Permanent magnet synchronous frequency converter

产品概述，

1. SKI90E系列变频器是一款通用高性能电流矢量变频器，主要用于控制和调节三相交流同步电机的速度和转矩，是SKI90系列的技术升级产品。

2. SKI90E采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力、组合功能丰富强大，性能稳定。

产品详情

技术指标和规格说明
Technical specifications and specifications
电网电压	三相200-240VAC，允许波动范围：-15%~+10%(170-264VAC) 三相380-480VAC，允许波动范围：-15%~+10%(323-528VAC)
功率范围	三相220V：0.4-55kW 三相380V：0.4kW-450kW
最高频率	矢量控制：0.00-500.00Hz
载波频率	0.8kHz-8kHz可根据负载特性，自动调整载波频率
频率指令	数字设定：0.01Hz 模拟设定：最高频率X0.025%
控制方式	开环矢量控制(SVC) 闭环矢量控制(FVC)
启动转矩	0.25Hz/150%(SVC) 0Hz/180%(FVC)
调速范围	1:200(SVC) 1:1000(FVC)
稳速精度	±0.5%(SVC) ±0.02%(FVC)
转矩控制精度	FVC：±3% SVC：5Hz以上±5%
转矩提升	自动转矩提升；手动转矩提升0.1%-30.0%
加减速曲线	直线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0-6500.0s
直流制动	直流制动起始频率：0.00Hz-最大频率；制动时间：0.0s-36.0s；制动动作电位：0.0%-100.0%
点动控制	点动频率范围：0.00Hz-50.00Hz；点动加减速时间：0.0s-6500.0s
简易PLC、多段速运行	通过内置PLC或控制端子实现最多16段速运行
内置PID	可方便实现过程控制闭环控制系统
自动电压调整	当电网电压变化时，能自动保持输出电压恒定
过压过流失速控制	对运行期间电流电压自动限制，防止频繁过流过压故障
快速限流功能	最大限度减小过流故障，保护变频器正常运行
转矩限定与控制	“挖土机”特性，对运行期间转矩自动限制，防止频繁过流故障；矢量控制模式下实现转矩控制
瞬停不停	瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行
快速限流	避免变频器频繁的出现过流故障

产品参数

Technical specifications and specifications

功率 (kW)	外形尺寸(mm)			安装尺寸(mm)		安装孔径 (mm)	毛重 (kg)
功率 (kW)	H(mm)	W(mm)	D(mm)	A(mm)	B(mm)	安装孔径 (mm)	毛重 (kg)
0.75-2.2	185	125	160	115	175	4	2.5
4.0-7.5	246	150	179	136	230	5	4.5
11-18.5	320	218	218	201	306	5	8
22	420	235	210	150	404	6.5	14
30-37	460	270	220	195	433	8	18
45-55	565	320	275	240	537	8	33
75-110	670	380	272	274	642	8	48
